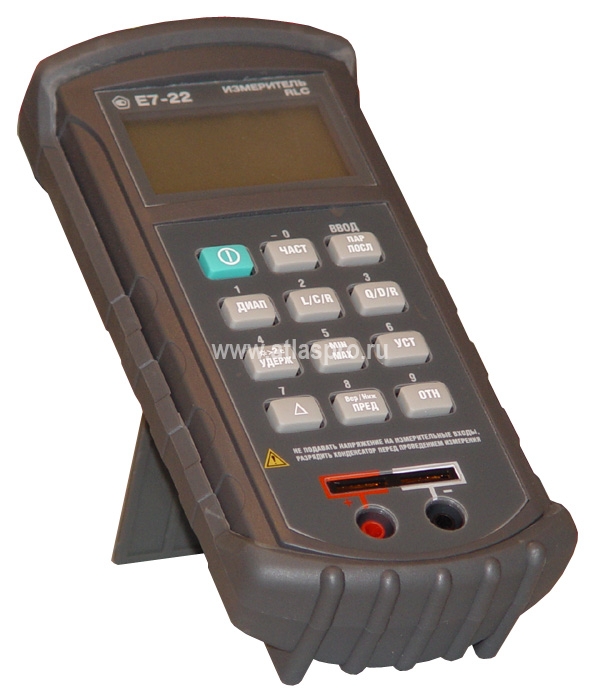

Е7-22 измеритель LCR
Погрешность 0.5%, R-10-3Ом...10МОм, L-0.1мкГн…10кГн, С-0.1пФ…20мФ, тест-сигнал до 1КГц
- Измерение ёмкости, индуктивности, тангенса угла потерь, добротности, сопротивления переменному току, эквив. послед./парал. сопротивления
- Базовая погрешность 0.5% (R), 0.7% (L, C)
- Тест-сигнал: 120 Гц, 1 кГц; 0,5 В
- Последовательная/параллельная схема замещения
- Высокое разрешение (0.1 мкГн, 0.1 пФ, 1 мОм)
- Одновременная индикация двух измеряемых параметров
- 5-разрядная цифровая шкала
- Автоматический и ручной выбор предела измерения
- Регистрация max/min и вычисление среднего значения
- Режим Δ-измерений и допускового контроля
- Подсветка ЖК индикатора
- Интерфейс RS-232
- Универсальное питание
- Невысокая стоимость
Технические данные:
| ХАРАКТЕРИСТИКИ | ПАРАМЕТРЫ | ЗНАЧЕНИЯ |
| АКТИВНОЕ СОПРОТИВЛЕНИЕ (RAC) | Пределы измерений | 20 / 200 / 2000 Ом / 20 / 200 / 2000 кОм / 10 МОм |
| Разрешение | 1 / 10 / 100 мОм / 1 / 10 / 100 Ом /1 кОм | |
| Погрешность измерения | ± (0,5…0,8 % + 3 ед. мл. разряда) 200 Ом/…/ 2000 кОм ± (1,2…2 % + 8 ед. мл. разряда) 20 Ом, 10 МОм | |
| ЕМКОСТЬ | Пределы измерений | 2000 пФ / 20 / 200 / 2000 нФ / 20 / 200 / 2000 мкФ/20 мФ |
| Разрешение | 0,1 / 1 / 10 / 100 пФ / 1 / 10 / 100 нФ / 1 мкФ | |
| Погрешность измерения | ± (0,7 % + 3 ед. мл. разряда) 20 нФ /…/ 200 мкФ, (D < 0,5) ± (1…5 % + 5 ед.) 2000 пФ, 2000 мкФ, 20 мФ (D < 0,1) | |
| ИНДУКТИВНОСТЬ | Пределы измерений | 2000 мкГн / 20 / 200 / 2000 мГн / 20 / 200 / 2000 / 10000 Гн |
| Разрешение | 0,1 / 1 / 10 / 100 мкГн / 1 / 10 / 100 мГн / 1 Гн | |
| Погрешность измерения | ± (0,7 % + 5 ед. мл. разряда) 200 мГн /…/ 200 Гн ± (1…2 % + 5 ед. мл. разряда) 2000 мкГн, 20 мГн, 2000 Гн Не нормируется на пределе 10000 Гн | |
| ДОБРОТНОСТЬ (Q), ПОТЕРИ (D) | Пределы измерений | 0,9999 / 9,999 / 99,99 / 999,9 |
| Разрешение | 0,0001 / 0,001 / 0,01 / 0,1 | |
| Погрешность измерения | Соответствует погрешности измерения емкости, индуктивности | |
| ИЗМЕРЕНИЕ RLC | Выбор предела измерения | Автоматический или ручной по основной шкале Автоматический по дополнительной шкале |
| Скорость измерения | 1 изм./с | |
| Индикация результатов | Шкала основная/дополнительная: Ls/Q, D, Rs; Lp/(Q, D, Rp); Cs/Q, D, Rs; Cp/(Q, D, Rp); Rac (s - последовательная, р - параллельная, ас - переменный ток) | |
| Схема измерения | Параллельная или последовательная (ручной выбор) | |
| ТЕСТ СИГНАЛ | Частота тест-сигнала | 120 Гц, 1 кГц, (ручной выбор) |
| Уровень тест-сигнала | 0,5 В | |
| ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ | Интерфейс | Последовательный порт по стандарту RS-232C c оптической развязкой |
| ДИСПЛЕЙ | Индицируемые параметры | Основной экран (Rac, L, C), дополнительный экран (Q, D, Rs, Rp), индикаторы параметров режима измерения |
| Формат индикации | 4 ½ разряда (19999) основная шкала 4 разряда (9999) дополнительная шкала | |
| Индикация перегрузки | "OL" | |
| ОБЩИЕ ДАННЫЕ | Напряжение питания | 9 В ("Крона"), АС-DC адаптер 12…15 В / 50 мА (опция) |
| Габаритные размеры | 91 x 192 x 52 мм | |
| Масса | 365 г | |
| Комплект поставки | Измерительные провода (2), источник питания (1), кабель RS-232 (1), программное обеспечение (дискета 3,5"), предохранитель (1) |
