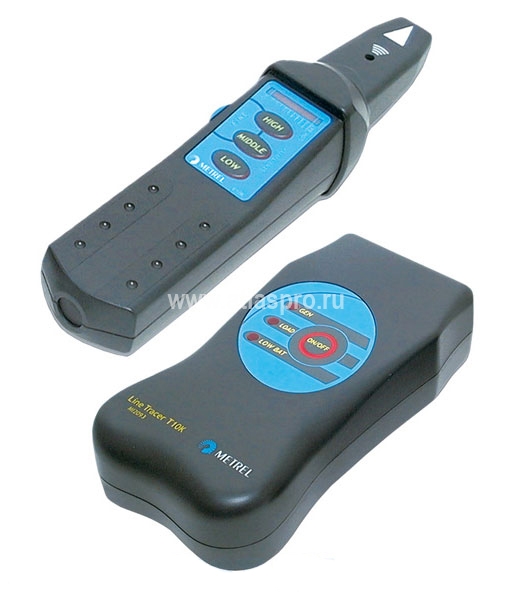

MI-2093 трассоискатель
MI2093 - Прибор для определения скрытой проводки. Проверенный в эксплуатации прибор, предназначенный для поиска низковольтных проводников, находящихся в стенах, поиска предохранителя, определения участка короткого замыкания, а также обнаружения металлических проводников. Может использоваться на обесточенных или находящихся под напряжением системах.
Функции MI2093:
- Прибор для поиска элктропроводящих элементов кабелей и цепей, расположенных в конструкциях зданий (пол, стены, потолок) или в грунте
- Для поиска предохранителей, определения оконечных розеток распредшкафов, трассировки коммуникаций водоснабжения и других металлоконструкций
- Обнаружение кабелей на расстоянии до 200 см
- Обнаружение металлоконструкций на глубине до 10 см
- Определение местоположения КЗ в кабелях на глубине до 5 см
- Использование на обесточенных и находящихся под напряжением энергосистемах
- Определение напряжения в тестируемой цепи
- Наличие передающего устройсва Т10К, которое может быть использовано в качестве активной нагрузки или генератора
Стандартный комплект поставки - MI 2093:
- Передающее устройство Т 10К
- Принимающее устройство R 10К
- Специальный селективный пробник
- Тестовый провод, 1. м для T 10К: 2 шт
- Тестовый наконечник (черный): 2 шт
- Зажим “крокодил”: 2 шт
- Мягкая переносная сумка
- Инструкция по эксплуатации
Технические характеристики
|
Характеристики |
Параметры |
Значения |
|
Передающее устройство T10K |
||
|
в режиме генератора |
Напряжение постоянного, переменного тока |
<30 В, или напряжение в линии отсутствует |
|
Тестовый сигнал |
Синусоидальный; Макс. 6 В скз (реж. ХХ) / 20 мА скз (реж. КЗ) |
|
|
Рабочая частота |
10,6 кГц, модулируемая частотой 4 Гц |
|
|
в режиме нагрузки |
Напряжение сети |
30 – 264 В (50 / 60 Гц) |
|
Рабочая частота |
10,6 кГц, модулируемая частотой 4 Гц |
|
|
Тестовый ток |
1 А скз |
|
|
Принимающее устройство R10K |
||
|
детектор |
Режим измерения |
Индуктивный или ёмкостной (по выбору оператора) |
|
Чувствительность |
3 предела: LOW, MIDDLE, HIGH |
|
|
Избирательность |
Полосовой фильтр 10, 6 кГц с плав. настройкой на уровень измер. сигнала |
|
|
Индикация |
10 уровней с/д шкалы и звуковой сигнал (70 дБ) |
|
|
Базовая погрешность |
1-2 см |
|
|
общие данные |
Условия эксплуатации |
0 °С … 40 °С (норм. условия) |
|
Напряжение питания |
Передатчик T10K: 1,5 В х 4 (тип АА), приёмник R10K: 9 В (в комплект не входят) |
|
|
Габаритные разм.; масса |
Передатчик T10K: 80 x 50 x 150 мм; 280 г, приёмник R10K: 45 x 45 x 210 мм; 140 г |
|
|
Комплект поставки |
Спец. селективный пробник (для R10K), изм. провод 1,5 м - 2 шт, изм. наконечник - 2 шт, зажим крокодил - 2 шт, мягкая сумка, РЭ |
|
|
Опции |
Измерительные токовые клещи 1000 А / 1 А (. 52 мм), измерительный кабель, токовые клещи 200 А / 0,2 А (. 15 мм) |
|
